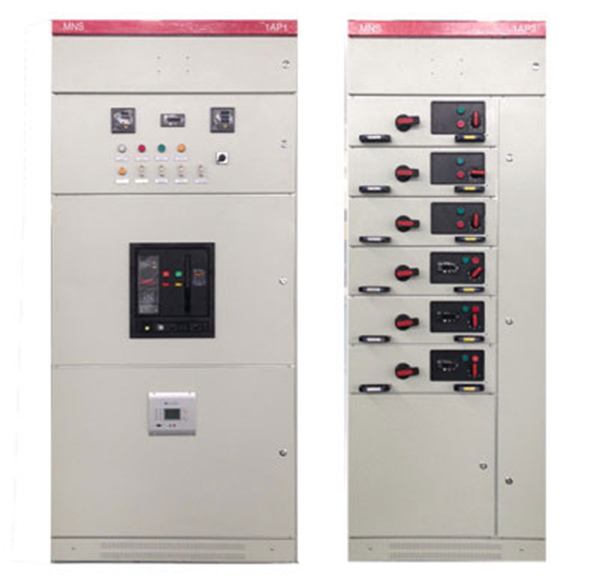

输配电设备中置柜微机保护装置特点

中置柜微机保护装置是集保护、测量、监视、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆；此款保护为一款经济型保护，电流的测量是通过保护CT输入的电流来实现，并非专门的测量CT，这种测量适用于要求不高，单纯用来监视电网参数的场合。

电源治理设备安装步骤

a.按工程需要与图纸标明,将开关柜运至他们特定的位置,如果一排较长的开关柜排列(为10台以上),拼柜工作应从中间部位开始.

b.用特定的运输工具如吊车或叉车,严禁用滚筒撬棍.

c.从开关柜内抽出断路器手车,另放别处妥善保管.

d.在母线隔室前面松开固定螺栓,卸下垂直隔板9.

e.松开断路器隔室下面水平隔板19的固定螺栓,并将水平隔板卸下.

f.松开和移去底板16.

g.从开关柜左侧控制线槽移去盖板1,2.右前方控制线槽板亦同时卸下.

h.在基础上一个接一个安装开关柜,包括水平和垂直两个方面,开关柜安装不平度不得超过2mm.

I.当开关柜完全组合(拼接)好后,可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢.
